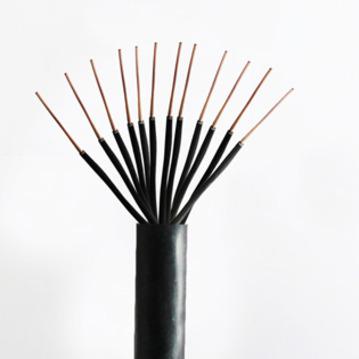

- 產品名稱：高溫控制電纜ZR-KVV22
- 添加時間：2019-07-02 08:43:16
- 推薦度：
（一）控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
（二）控制電纜的標準是GB9330，電力電纜的標準是GB12706
（三）控制電纜的J緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓 一般都是分色的。 （四）控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力 的，一般都是大截面。
一、動力電纜的類型 代表型號：VV/VLV/YJV等等
35kv及以下交聯聚乙烯J緣電力電纜
◆主要應用 35kv及以下交聯聚乙烯J緣電力電纜適用于固定敷設在交流50Hz，額定電壓35Kv及以下的電力輸配電線路上作輸送電能。與聚氯乙烯電力電纜相比，該產品不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕性能的能力，而且結構簡單、重量輕、不受敷設落差限制、長期工作溫度高（90度）等特點。
◆執行標準 GB/T12706.1~12706.4-2002《額定電壓1KV（Um=1.2kV）35k（Um=40.5kV）擠包J緣電力電纜及附件》，也可按用戶需要，采用******電工委員會IEC60502-1997標準生產。
◆使用特性
1、電纜敷設時的環境溫度不低于0℃，否則須預先加熱。電纜的敷設落差不 受限制。
2、電纜敷設時的小彎曲半徑規定如下： 單芯電纜：20（d+D)±5%； 三芯電纜：15（d+D)±5%。 （式中：D為電纜的實際外徑，d為導體的實際外徑）
3、短路時（長持續5S）溫度不得超過250℃
◆電纜型號、M稱及適用場合
型號 M稱 適用場合 銅 鋁 YJV YJLV 交聯聚乙烯J緣，聚氯乙烯護套，電力電纜 固定敷設在空中、室內、電 纜溝、隧道或者地下 YJY YJLY 交聯聚乙烯J緣，聚乙烯護套，電力電纜 固定敷設在室內、電纜溝、 隧道或者地下 YJV22 YJLV22 交聯聚乙烯J緣，鋼帶鎧裝聚氯乙烯護固定敷設在有外界壓力作
套，電力電纜 用的場所 YJV23 YJLV23 交聯聚乙烯J緣，鋼帶鎧裝聚乙烯護套，電力電纜 固定敷設在常有外力作用的場所 YJV32 YJLV32 交聯聚乙烯J緣，細鋼絲鎧裝聚氯乙烯護套，電力電纜 固定敷設在要求能承受拉力的場所 YJV33 YJLV33 交聯聚乙烯J緣，細鋼絲鎧裝聚乙烯護套，電力電纜 固定敷設在要求能承受拉力的場所 YJV42 YJLV42 交聯聚乙烯J緣，粗鋼絲鎧裝聚氯乙烯護套，電力電纜 固定敷設在水下、豎井或要求能承受拉力的場所 YJV43 YJLV43 交聯聚乙烯J緣，粗鋼絲鎧裝聚乙烯護套，電力電纜 固定敷設在要求能承受較 大拉力的場所
0.6/1kv聚氯乙烯J緣電力電纜 ◆主要應用 0.6/1kv聚氯乙烯J緣電力電纜適用于交流額定電壓0.6/1kv的線路中，共輸、配電能用。 ◆使用特性 1、電纜導體長期允許工作溫度不超過70℃。 2、短路時（長持續時間不超過5S）電纜導體的高溫度不超過160℃。 3、敷設電纜時的環境溫度應不低于0℃，小彎曲半徑應不小于電纜外徑的 10倍。 ◆電纜型號、M稱及適用場合
型號 M稱 適用場合 銅 鋁 VV VLV 聚氯乙烯J緣，聚氯乙烯護套， 電力電纜 敷設在室內、管道內、隧道內 VY VLY 聚氯乙烯J緣，聚乙烯護套，電 力電纜 敷設在室內、管道內、隧道內 VV22 VLV22 聚氯乙烯J緣，鋼帶鎧裝聚氯乙烯護套，電力電纜 敷設在地下，能承受機械外力 作用 VV23 VLV23 聚氯乙烯J緣，鋼帶鎧裝聚乙烯護套，電力電纜 敷設在地下，能承受機械外力 作用
YJV、VV兩種電纜的區別 YJV、VV是兩種J緣材料不同的電纜。一般室內長期性工程都傾向于選擇YJV電纜。VV電纜一般用于低壓系統較多, YJV電纜則多用于高壓系統。YJV電纜在耐溫，耐壓，耐腐蝕上都優于VV電纜。只是價格更貴。 VV電纜是聚氯乙烯J緣聚氯乙烯護套，是熱塑性材料的 YJV電纜是交聯聚氯乙烯J緣聚氯乙烯護套，是熱固性材料的 正是因?yàn)椴牧喜煌? 所以VV與YJV電纜允許長期工作高溫度不同, 1、VV電纜（VLV）類電纜導體運行高額定溫度為攝氏70度，短路時（持續時間小于5秒）高溫度不超過攝氏160度。 2、YJV電纜（YJLV）類電纜導體運行高額定溫度為攝氏90度，短路時（持續 時間小于5秒）高溫度不超過攝氏250度。 所以兩種電纜載流量不同,YJV大一些。
聚氯乙烯J緣和護套控制電纜 ◆主要應用 聚氯乙烯J緣和護套控制電纜適用于額定電壓450/750V及以下控制、信號、保護及測量系統接線之用。 ◆生產執行標準 GB9330《塑料J緣控制電纜》、IEC60227《額定電壓450/750V及以下聚氯乙烯J緣電纜》以及IEC60502《額定電壓1-30KV擠包J緣電力電纜及附件》等標準制造。 ◆使用特性 1、 工頻額定電壓Uo/U（Uo是指金屬導體與金屬套或金屬屏蔽之間的設計電壓，U是指金屬導體與金屬導體之間的設計電壓．）為450/750V或0.6/1KV。 2、電纜導體的允許長期高工作溫度為70℃。 3、電纜敷設時環境溫度應不低于0℃，若環境溫度低于0℃時，應對電纜進行 預熱。 4、電纜的推薦允許彎曲半徑如下： 無鎧裝電纜，應不低于電纜外徑的6倍； 鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍； 屏蔽軟電纜，就不低于電纜外徑的6倍。 ◆電纜型號、M稱
型號 M稱 主要使用范圍 KVV 聚氯乙烯J緣，聚氯乙烯護套，控制電纜 敷設在室內、電纜溝中、管 道內及地下 KVVP 聚氯乙烯J緣，聚氯乙烯護套，銅絲編織敷設在室內、電纜溝中、管屏蔽控制電纜 道內及地下，具有防干擾能力 KVVP2 聚氯乙烯J緣，聚氯乙烯護套，銅帶繞包屏蔽控制電纜 敷設在室內移動要求柔軟、屏蔽的場合 KVV22 聚氯乙烯J緣，聚氯乙烯護套，鋼帶鎧裝 控制電纜 敷設在室內、電纜溝中、管 道內及地下，能承受較大的 機械外力使用 KVV32 聚氯乙烯J緣，聚氯乙烯護套，細鋼絲鎧 裝控制電纜 敷設在室內、電纜溝中、管 道、豎井內及地下，能承受 一定的拉力作用 KVVR 聚氯乙烯J緣，聚氯乙烯護套，控制軟電纜 敷設在室內移動要求柔軟等場合 KVVRP 聚氯乙烯J緣，聚氯乙烯護套，銅絲編織屏蔽控制軟電纜 敷設在室內移動要求柔軟、屏蔽的場合
